前言

EGA60是由英國ADC公司研制生產的新一代實驗室多通道土壤呼吸測量系統，可對24個土壤樣品進行長時間持續測量分析CO₂/H₂O，并在線顯示分析結果，測量參數包括氣壓、氣流速度、即時CO₂濃度和H₂O濃度、溫度等。還可選配熒光光纖氧氣傳感器進行土壤O₂測量分析。

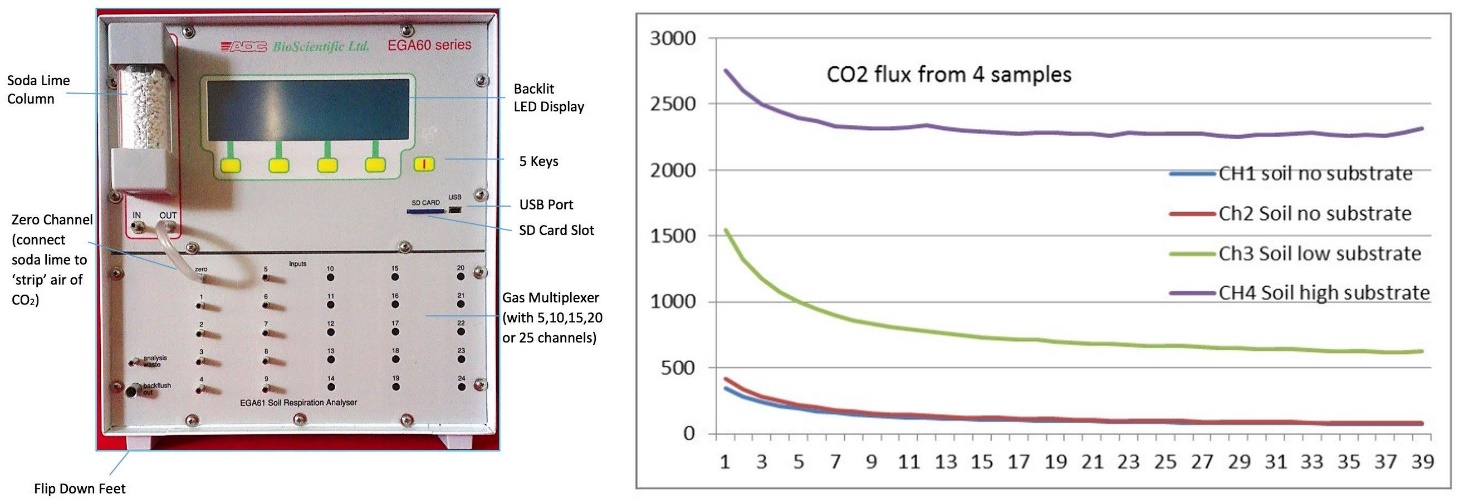

上圖左為EGA60主機前面板示意圖，右為4個土壤樣品的CO₂通量數據圖

應用領域

l碳源碳匯研究

l全球氣候變化

l土地利用方式改變

l生態修復研究

l土壤毒理學

l土壤微生物活力評估

l植物生理生態研究

l昆蟲呼吸、根系呼吸

l水果貯藏

技術特點

¨多通道測量：可選配10、15、20、25個通道，其中一個通道測量CO₂吸收柱?？蓽y多達24的樣品。

¨緊湊且高度整合：多通道氣路高度集成在一個緊湊的單元內，包括所有功能、流量控制和數據采集裝置，易于安裝，呼吸室易于連接，實驗程序設置和操作都可以通過3頁面、5按鍵控制一系列的菜單完成。所有的數據和結果都顯示在寬大的高對比度的液晶顯示屏上。各部件更換方便。減少了實驗程序設置的時間。

¨高精度CO₂紅外氣體分析儀（IRGA）：分辨率1ppm，IRGA的測量穩定性非常出色，漂移量很小。CO₂/O₂雙重分析。可自動調零。

¨無限數據存儲能力：所有的數據和計算結果都存儲在可更換的SD卡上。實驗數據可通過RS232接口下載到PC機或直接用SD卡進行數據傳輸。

¨多用途氣體交換系統：除做土壤呼吸外，可選配其他類型的呼吸室，進行植物氣體交換測量，以及昆蟲呼吸和水果貯藏的測量。

¨實時圖表顯示：儀器可以實時顯示測量數據的曲線圖，可以更方便觀測土壤呼吸的狀況，更直觀地進行監測。

¨可選配熒光光纖氧氣測量模塊，以測量土壤氧氣動態變化。

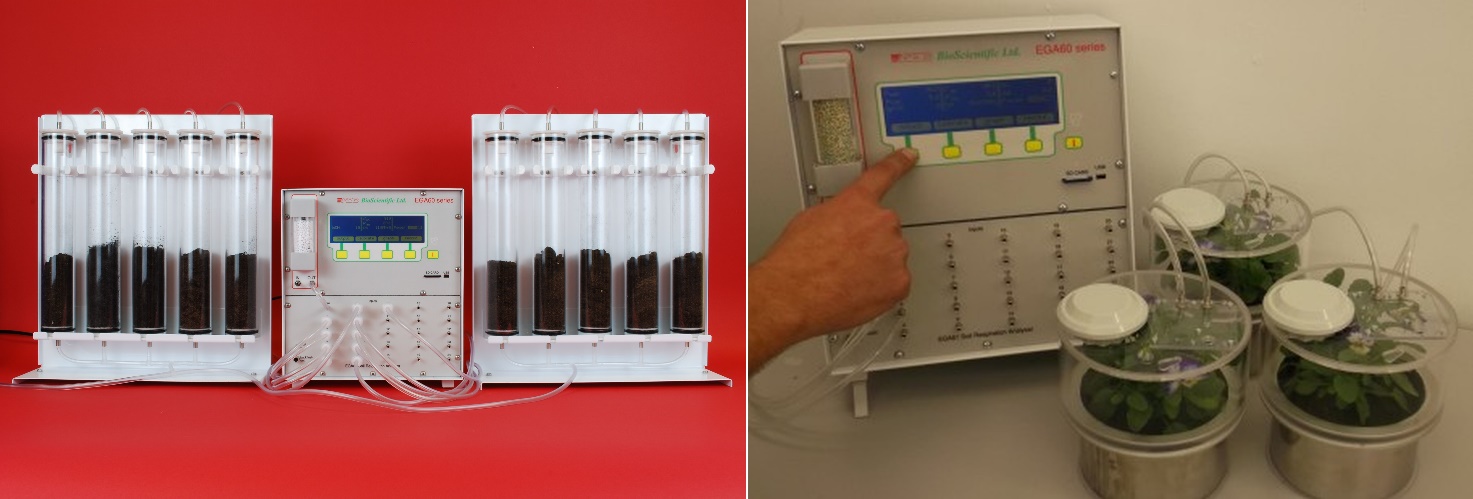

上圖左為對10個土壤樣品進行分析，右為對整株植物和土壤進行光合與呼吸研究

技術指標

¨紅外CO₂氣體分析儀，自動溫度和壓力補償，CO₂測量范圍0~2000ppm，分辨率為1ppm

¨雙激光平衡快速響應水蒸氣傳感器，H₂O水汽壓測量范圍0~75 mbar，分辨率0.1mbar

¨熒光光纖O₂測量（選配），測量范圍0-50%（0-23mg/l）（可選配其它范圍），檢測極限0.02%（0.01mg/l），分辨率0.05%（0.025mg/l）@20% O₂，精確度±0.2％（0.1mg/l）@20% O₂，最快響應時間小于1s（與探針粗細有關），最低使用壽命1百萬數據點，存儲時間大于3年（室溫暗處儲放）

¨流速控制：每個通道的流速為0-500ml/min，測量精度±1.5%（讀數的）。

¨實驗持續時間：可設置單個通道的測量時間、循環測量次數等

¨停延時間：2s-999min

¨顯示：240×64點陣LCD

¨存儲：即插即拔的SD卡，可存儲1600萬組典型的數據

¨電源：230/110V，50/60Hz

¨數據輸出：Mini-B 型接口USB；RS232九針D型標準接口

¨模擬輸入：7個模擬數據，0-5V或者0-20mA。

¨操作溫度：5~45℃

¨尺寸：27×25×15cm

¨重量： 7.5Kg

產地

英國

選配技術方案

1)可選配熒光光纖氧氣測量模塊，以測量土壤氧氣動態變化

2)可選配高光譜成像以評估土壤微生物呼吸作用

3)可選配SRS系列或ACE土壤呼吸儀進行原位土壤碳通量研究

4)可選配紅外熱成像研究原位土壤水分、溫度變化對呼吸影響

5)可選配ECODRONE?無人機平臺搭載高光譜和紅外熱成像傳感器進行時空格局調查研究
